Générateur de Var statique à quatre fils en trois phases à quatre fils
Notre générateur statique à montage à quatre fils triphasé à quatre fils est une solution haut de gamme pour les entreprises à la recherche de régulation de tension efficace et de correction du facteur de puissance. Geya en tant que fabricant de confiance, nous fournissons un équipement fiable conçu pour répondre aux demandes des industries haute performance. Avec notre générateur VAR statique, vous pouvez assurer une distribution d'énergie stable, réduire la consommation d'énergie et améliorer l'efficacité globale du système. Améliorez vos opérations avec cette technologie de pointe aujourd'hui!
Description du produit:
Le Generator statique VAR (SVG) à montage à quatre fils en trois phases (SVG) offre une compensation de puissance réactive dynamique et un équilibrage de charge pour les systèmes électriques à quatre fils 380 V triphasés. Ce SVG utilise le contrôle numérique DSP + CPLD et une topologie à trois niveaux pour une compensation précise et rapide, atteignant un temps de réponse complet sous 10 ms. Conçu pour les racks standard de 19 pouces, la configuration du montage du rack fournit une solution spatiale et robuste. Disponible dans une gamme de capacités (15kvar, 35kvar, 50kvar, 75kvar et 100kvar), ce SVG aborde efficacement les déséquilibres de puissance réactifs et gère les courants neutres dans les systèmes à quatre fils.
Description du modèle:
| Gym baser | SVG | 0.4 | 50k | / | 4L | R |
| Code d'entreprise | Générateur VAR statique | Niveau de tension 0,22: 220V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Capacité nominale (Kvar) 5/15/35/50/75/100kvar | 4L: quatre fils triphasés | R: support de rack |
Caractéristiques:
● Utilisez DSP + CPLD All Digital Control Core, Topology Technology, Advanced Reactive Power Detection Algorithme et PWM Control Strategy pour atteindre une compensation dynamique et précise de la puissance réactive.
● Adopter la conception modulaire, qui facilite la connexion parallèle de plusieurs modules, prend une petite place et est facile à entretenir.
● La conception structurelle des conduits d'air indépendants et des entrepôts indépendants assure le fonctionnement stable de l'équipement.
● Effectuer une compensation dynamique complète pour la puissance réactive inductive et la puissance réactive capacitive et résolvez le problème de déséquilibre triphasé en même temps.
● La vitesse de réponse dynamique à la charge est au niveau de la milliseconde, qui peut atteindre une compensation dynamique et précise pour la puissance réactive des charges d'impact.
Applications:
Les générateurs de VAR statiques à montage à quatre fils en trois phases sont idéaux pour les applications nécessitant un contrôle réactif complet et une gestion actuelle neutre dans les systèmes à quatre fils:
● Compensation de charge déséquilibrée (triphasé):Compenser efficacement les charges déséquilibrées dans des systèmes triphasés à quatre fils, garantissant une tension stable et réduisant le courant neutre.
● Atténuation harmonique (systèmes à quatre fils):Minimiser la distorsion harmonique dans les systèmes à quatre fils, améliorer la qualité de l'énergie et protéger les équipements sensibles.
● Optimisation de la puissance du centre de données:Amélioration de la qualité de l'énergie et de la stabilité dans les centres de données avec des systèmes de distribution d'énergie à quatre fils.
● Intégration d'énergie renouvelable (quatre fils):Soutenir l'intégration transparente des sources d'énergie renouvelables dans les systèmes à quatre fils, en maintenant la stabilité du réseau et la qualité de l'énergie.
Les générateurs statiques à montage à quatre fils triphasiques à quatre fils fournissent une solution complète pour optimiser la qualité de l'énergie, la gestion des courants neutres et l'amélioration de l'efficacité énergétique dans les systèmes électriques à quatre fils 380 V triphasés.
Paramètres techniques:
| Série 220V | Série 380V | Série 500 V | Série 690V | |||
| Altitude | <2000m, au-dessus de 2000m, de la drération selon GB / T3859.2 | |||||
| Température ambiante | -20 ～ + 50 ℃ | |||||
| Humidité relative | ≤ 90%, pas de condensation à la surface lorsque la température minimale mensuelle est de 25 ℃ | |||||
| Niveau de pollution | Niveau III ci-dessous | |||||
| Tension de fonctionnement | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Fréquence de travail | 50Hz ± 5% | |||||
| Capacité de rémunération nominale | 5kvar | 15/35/50/75 / 100kvar | 90kvar | 120kvar | ||
| Structure de grille | L/N | 3P3W / 3P4W | ||||
| Nombre d'unités connectées en parallèle | Ulimé | |||||
| Efficacité globale de la machine | ≥97% | |||||
| Fréquence de décalage | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Sélection de fonction | Puissance réactive | Po wer réactif 、 PO réactif + déséquilibre | ||||
| Taux de compensation de puissance réactive | ≥99% | > 95% | ||||
| Temps de réponse complet | <10 ms | |||||
| Bruit | ≤ 60 dB | ≤ 60 dB | ≤65 dB | ≤65 dB | ||
| Méthode de contrôle | Interface RS485 à 2 voies (prend en charge GPRS / WiFi) | |||||
| Protection | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, défaillance de puissance, surchauffe, protection contre l'anomalie de la fréquence, etc. | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, déséquilibre de tension du réseau, panne de puissance, surchauffe, anomalie de fréquence, protection contre les circuits de tir, etc. | ||||
| Méthode d'installation | Rack / mur | Étagère | ||||
| Ligne entrante | Retour entrant （Type de rack） 、 Haute entrante （mural）） | Ligne entrante arrière | ||||
| Niveau de protection | Ip20 | |||||
Modèle et spécification:
| Modèles | ||||
|---|---|---|---|---|

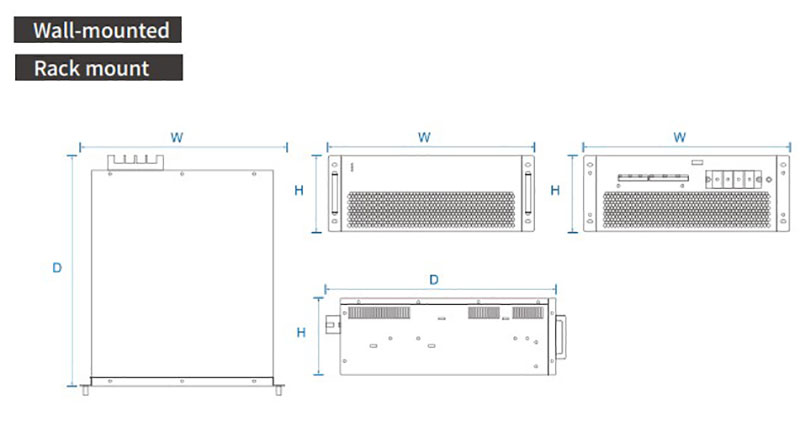

| Numéro de modèle | Capacité de rémunération (KVAR) | Tension du système (V) | Dimensions (d * w * h) | Méthode de refroidissement |
| GY SVG-0.22-5K / 2L-R / W | 5 | 220 | 220 * 330 * 160 mm | Refroidissement à l'air forcé |
| GY SVG-0.4-15K / 4L-R / W | 15 | 380 ± 20% | 460 * 490 * 89 mm | |
| GY SVG-0.4-35K / 4L-R / W | 35 | 380 ± 20% | 460 * 490 * 89 mm | |
| GY SVG-0.4-50K / 4L-R / W | 50 | 380 ± 20% | 500 * 510 * 190 mm | |
| GY SVG-0.4-75K / 4L-R / W | 75 | 380 ± 20% | 500 * 550 * 240 mm | |
| GY SVG-0.4-100K / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 mm | |
| GY SVG-0.5-90K / 4L-R / W | 90 | 500 ± 20% | 495 * 675 * 275 mm | |
| GY SVG-0.69-120K / 4L-R / W | 120 | 690 ± 20% | 495 * 675 * 275 mm | |
