Filtre harmonique actif monté sur mur à trois fils en trois phases
En tant que fournisseur de Chine de confiance, Geya propose le filtre harmonique actif mural à trois fils avancé à trois phases, avec des performances élevées, une durabilité, une installation facile et une atténuation harmonique supérieure. Parfait pour diverses industries, ce filtre est très apprécié par nos clients du monde entier. Envoyez votre demande ci-dessous et découvrez notre meilleure vitesse de réponse en classe dans les 24 heures!
Le filtre harmonique actif monté sur trois fils en trois phases (APF) atténue dynamiquement les courants harmoniques, améliorant la qualité de l'énergie dans systèmes triphasés. Cette unité murale utilise un DSP + CPLD numérique avancé contrôle et une topologie à trois niveaux pour une compensation harmonique précise. Il Offre une large gamme de filtrage (2e à 50e harmoniques), filtrage élevé Efficacité (jusqu'à 95%) et temps de réponse rapide (<10 ms). La conception modulaire permet des solutions évolutives via une connexion parallèle. Le filtre traite également des déséquilibres triphasés et comprend des caractéristiques de protection complètes. Disponible dans diverses notes de courant (25A à 150A) et les niveaux de tension (220 V à 690 V).
Description du modèle:
| Gym baser | Ahf | 0.4 | 50A | / | 3L | W |
| Code d'entreprise | Filtre harmonique actif | Niveau de tension 0,22: 220V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Capacité nominale （Kvar） 25/50/75 / 100/150A | 3L: trois fils triphasés | W: mural |
Caractéristiques:
● Utilisez DSP + CPLD All Digital Control Core, Topology Technology, à trois niveaux,
Algorithme de détection harmonique avancé et stratégie de contrôle PWM pour réaliser
compensation précise du courant harmonique.
● Adopter la conception modulaire, qui facilite la connexion parallèle de plusieurs
Les modules, occupent peu de place et sont faciles à entretenir.
● La conception structurelle des conduits d'air indépendants et des entrepôts indépendants
Assure le fonctionnement stable de l'équipement.
● Il peut filtrer les harmoniques dans un large éventail d'harmoniques, de 2 à 50
Harmoniques et résolvez le problème du déséquilibre triphasé en même temps.
● Le taux de filtrage harmonique est élevé. Si la capacité le permet, l'harmonique
Le taux de filtrage actuel peut atteindre 95%. Définir la sortie limite de courant à 100%
pour assurer un fonctionnement stable à long terme de l'équipement.
Applications:
Les filtres harmoniques actifs muraux à trois fils triphasés sont idéaux pour Diverses applications nécessitant une atténuation harmonique précise:
● Centres de données:Protéger l'équipement sensible de l'harmonique
distorsion.
● Hospitals:Assurer une puissance fiable pour un médical critique
dispositifs.
● Environnements industriels:Améliorer la qualité de l'énergie dans
processus de fabrication, notamment pétrochimique, pharmaceutique, acier et
industries semi-conducteurs.
● Textiles et industrie légère:Améliorer l'efficacité et
Réduire les problèmes liés à l'harmonique dans les paramètres industriels textiles et légers.
● Systèmes d'énergie renouvelable:Intégrer les énergies renouvelables
Sources tout en maintenant la stabilité de la grille.
Les filtres harmoniques actifs muraux à trois fils triphasés offrent un compact et une solution efficace pour optimiser la qualité de l'énergie dans diverses applications.
Paramètres techniques:
| Série 220V | Série 380V | Série 500 V | Série 690V | ||
| Altitude | <2000m, au-dessus de 2000m, de la drération selon GB / T3859.2 | ||||
| Température ambiante | -20 ～ + 50 ℃ | ||||
| Humidité relative | ≤ 90%, pas de condensation à la surface lorsque le minimum mensuel La température est de 25 ℃ | ||||
| Niveau de pollution | Niveau III ci-dessous | ||||
| Tension de fonctionnement | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Fréquence de travail | 50Hz ± 5% | ||||
| Courant de rémunération | 25A | 25/50/75/100 / 150A | 100A | 100A | |
| Structure de grille | L/N | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Nombre d'unités connecté en parallèle | Ulimé | ||||
| Efficacité globale de la machine | ≥97% | ||||
| Structure de grille | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Plage de rémunération | 2 ～ 50Times, le taux d'indemnisation unique est réglable | ||||
| Sélection de fonction | Puissance réactive | Puissance réactive, puissance réactive + asymétrie | |||
| Puissance réactive taux de compensation | ≥95% | > 92% | |||
| Filtrage neutre capacité | La capacité de filtrage de la ligne neutre est 3 fois celle du filtrage de phase capacité | ||||
| Temps de réponse complet | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Bruit | ≤ 60 dB | ≤ 60 dB | ≤65 dB | ≤65 dB | |
| Méthode de contrôle | Interface RS485 à 2 voies (prend en charge GPRS / WiFi) | ||||
| Protection | Surcharge, logiciel / surintensité matériel, surtension de grille et sous-tension, défaillance de puissance, surchauffe de surintensité, anomalie de fréquence protection, etc. | Surcharge, logiciel / surintensité matériel, surtension de grille et sous-tension, déséquilibre de tension du réseau, panne de puissance, surchauffe, température, Anomalie de fréquence, protection de court-circuit, etc. | |||
| Méthode d'installation | mural | ||||
| Ligne entrante | supérieur entrant （mural） | ||||
| Niveau de protection | Ip20 | ||||
Modèle et spécification:
| Modèles | ||||
|---|---|---|---|---|

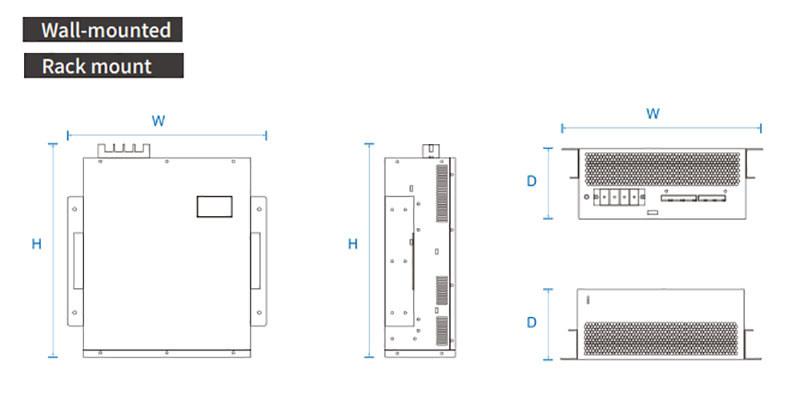

| Numéro de modèle | Courant nominal (a) | Tension du système (V) | Dimensions (d * w * h) | Méthode de refroidissement |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 mm | Refroidissement à l'air forcé |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 mm | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 mm | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 mm | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 mm | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275 mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275 mm | |
