690V Rack Mount Filtre harmonique actif
Vous cherchez un filtre harmonique actif à support à rack 690V? Geya propose des solutions de qualité supérieure avec des performances élevées et une fiabilité. Obtenez un devis complet adapté à vos besoins et améliorez l'efficacité de votre système. Contactez-nous maintenant pour les meilleurs prix et un excellent support après-vente. Agissez rapidement pour augmenter votre productivité aujourd'hui!
Le filtre harmonique actif (AHF) à montage 690V (AHF) fournit une atténuation harmonique avancée pour les systèmes d'alimentation triphasés à haute tension (690 V ± 20%). Cette unité montée à rack utilise un noyau de contrôle numérique DSP + CPLD et une topologie à trois niveaux pour une compensation harmonique précise jusqu'au 50e harmonique. Avec une capacité de courant nominale de 100A, il traite efficacement de la distorsion harmonique et du déséquilibre triphasé. La conception modulaire prend en charge la connexion parallèle pour une capacité accrue et une maintenance simplifiée. Le refroidissement à l'air forcé assure un fonctionnement fiable. Le filtre harmonique actif 690V Rack Mount offre une gestion robuste de la qualité de l'énergie pour les environnements industriels exigeants.
Description du modèle:
| Gym baser | Ahf | 0.69 | 100A | / | 4L | R |
| Code d'entreprise | Filtre harmonique actif | Niveau de tension 0,69: 690 V ± 20% |
Capacité nominale （Kvar） 100A | 3L: trois fils triphasés 4L: quatre fils triphasés |
R: support de rack |
Caractéristiques:
● Utilisez DSP + CPLD All Digital Control Core, Technology Topology à trois niveaux, algorithme de détection harmonique avancé et stratégie de contrôle PWM pour obtenir une compensation précise du courant harmonique.
● Adopter la conception modulaire, qui facilite la connexion parallèle de plusieurs modules, occupe peu de place et est facile à entretenir.
● La conception structurelle des conduits d'air indépendants et des entrepôts indépendants assure le fonctionnement stable de l'équipement.
● Il peut filtrer les harmoniques dans un large éventail d'harmoniques, de 2 à 50 harmoniques, et résoudre le problème du déséquilibre triphasé en même temps.
● Le taux de filtrage harmonique est élevé. Si la capacité le permet, le taux de filtrage de courant harmonique peut atteindre 95%. Réglez la sortie limitant à 100% du courant pour assurer un fonctionnement stable à long terme de l'équipement.
Applications:
690V MONTRE DU RACHEMENT Les filtres harmoniques actifs sont cruciaux pour maintenir la qualité de l'énergie et les performances de l'équipement dans les systèmes d'alimentation à haute tension:
● Applications industrielles lourdes:Les harmoniques atténuantes produites par de grands entraînements de fréquences variables (VFD), des redresseurs et d'autres charges non linéaires dans les systèmes à haute tension.
● Exploitation minière et pétrole et gaz:Assurer un fonctionnement fiable de l'équipement critique dans des environnements difficiles avec une distribution de puissance à haute tension.
● Intégration d'énergie renouvelable:La puissance de stabilisation des sources d'énergie renouvelables à haute tension connectées au réseau.
● Centres de données et infrastructures critiques:Protéger l'équipement sensible et maintenir la qualité de l'énergie dans les environnements de centre de données à haute tension.
690V Rack Moup Les filtres harmoniques actifs offrent une atténuation harmonique efficace pour une qualité d'énergie améliorée dans les applications à haute tension.
Paramètres techniques:
| Série 220V | Série 380V | Série 500 V | Série 690V | ||
| Altitude | <2000m, au-dessus de 2000m, de la drération selon GB / T3859.2 | ||||
| Température ambiante | -20 ～ + 50 ℃ | ||||
| Humidité relative | ≤ 90%, pas de condensation à la surface lorsque la température minimale mensuelle est de 25 ℃ | ||||
| Niveau de pollution | Niveau III ci-dessous | ||||
| Tension de fonctionnement | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Fréquence de travail | 50Hz ± 5% | ||||
| Courant de rémunération | 25A | 25/50/75/100 / 150A | 100A | 100A | |
| Structure de grille | L/N | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Nombre d'unités connecté en parallèle |
Ulimé | ||||
| Efficacité globale de la machine | ≥97% | ||||
| Structure de grille | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Plage de rémunération | 2 ～ 50Times, le taux d'indemnisation unique est réglable | ||||
| Sélection de fonction | Puissance réactive | Puissance réactive, puissance réactive + asymétrie | |||
| Puissance réactive taux de compensation |
≥95% | > 92% | |||
| Filtrage neutre capacité |
La capacité de filtrage de la ligne neutre est 3 fois celle de la capacité de filtrage de phase | ||||
| Temps de réponse complet | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Bruit | ≤ 60 dB | ≤ 60 dB | ≤65 dB | ≤65 dB | |
| Méthode de contrôle | Interface RS485 à 2 voies (prend en charge GPRS / WiFi) | ||||
| Protection | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, défaillance de puissance, surchauffe, protection contre l'anomalie de la fréquence, etc. | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, déséquilibre de tension du réseau, panne de courant, surchauffe, anomalie de fréquence, protection contre les courts-circuits, etc. | |||
| Méthode d'installation | Rack / mur | Étagère | |||
| Ligne entrante | Retour entrant （Type de rack） 、 Haute entrante （mural）） | Ligne entrante arrière | |||
| Niveau de protection | Ip20 | ||||
Modèle et spécification:

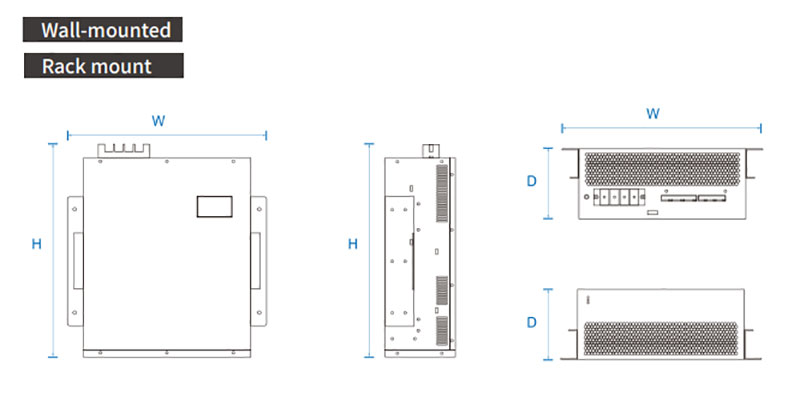

| Numéro de modèle | Courant nominal (a) | Tension du système (V) | Dimensions (d * w * h) | Méthode de refroidissement |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 mm | Refroidissement à l'air forcé |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 mm | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 mm | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 mm | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 mm | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 mm | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275 mm | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275 mm |
