Générateur VAR statique avancé à montage à rack
Geya Rack Mount Advanced Static Var Generator est une solution fiable pour la compensation de puissance réactive dynamique. Contrôle DSP + CPLD, <10ms Réponse, conception modulaire, 220V-690V, 5KVAR-400KVAR. Améliore la qualité de l'énergie dans diverses applications.
Geya produit des générateurs VAR statiques avancés à montage à rack (ASVG). Ces ASVG fournissent une compensation de puissance réactive dynamique. Cela améliore la qualité de l'énergie. Ils utilisent la technologie DSP et CPLD. Cela garantit un contrôle précis et une réponse rapide. Le temps de réponse est inférieur à 10 ms. Cela empêche les problèmes de surcompensation et de sous-compensation. La conception modulaire permet une connexion parallèle. La connexion de plusieurs unités augmente la capacité. Geya propose divers modèles. Les modèles couvrent différentes tensions et capacités. Les tensions comprennent 220 V, 380 V, 500 V et 690V. Les capacités varient de 5 kvar à 400kvar. Les caractéristiques clés incluent le montage à rack, le refroidissement à l'air forcé et les diverses fonctionnalités de protection.
Description du modèle:
| Gym baser | ASVG | 0.4 | 50k | / | 4L | R |
| Code d'entreprise | Générateur VAR statique | Niveau de tension 0,22: 220V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Capacité nominale (Kvar) 5/15/35/50/75/100kvar | 2L: monocaste 3L: trois fils triphasés 4L: quatre fils triphasés |
R: support de rack |
Caractéristiques:
● Utilisez DSP + CPLD All Digital Control Core, Topology Technology, Advanced Reactive Power Detection Algorithme et PWM Control Strategy pour atteindre une compensation dynamique et précise de la puissance réactive.
● Adopter la conception modulaire, qui facilite la connexion parallèle de plusieurs modules, prend une petite place et est facile à entretenir.
● La conception structurelle des conduits d'air indépendants et des entrepôts indépendants assure le fonctionnement stable de l'équipement.
● Effectuer une compensation dynamique complète pour la puissance réactive inductive et la puissance réactive capacitive et résolvez le problème de déséquilibre triphasé en même temps.
● La vitesse de réponse dynamique à la charge est au niveau de la milliseconde, qui peut atteindre une compensation dynamique et précise pour la puissance réactive des charges d'impact.
Applications:
Les générateurs VAR statiques avancés à montage à rack ont des applications diverses. Ils conviennent à diverses industries. Ceux-ci incluent:
● Distribution de l'énergie résidentielle
● Traitement de l'eau
● Énergie renouvelable (photovoltaïque)
● Traitement chimique
● Oil et gaz
● Métallurgie
● Exploitation minière
● Fabrication automobile
Ces ASVG améliorent la qualité de l'énergie. Ils compensent les fluctuations de la puissance réactive. Cela améliore la stabilité et l'efficacité du système.
Paramètres techniques:
| Série 220V | Série 380V | Série 500 V | Série 690V | |||
| Altitude | <2000m, au-dessus de 2000m, de la drération selon GB / T3859.2 | |||||
| Température ambiante | -20 ～ + 50 ℃ | |||||
| Humidité relative | ≤ 90%, pas de condensation à la surface lorsque la température minimale mensuelle est de 25 ℃ | |||||
| Niveau de pollution | Niveau III ci-dessous | |||||
| Tension de fonctionnement | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Fréquence de travail | 50Hz ± 5% | |||||
| Capacité de rémunération nominale | 5kvar | 15/35/50/75 / 100kvar | 90kvar | 120kvar | ||
| Structure de grille | L/N | 3P3W / 3P4W | ||||
| Nombre d'unités connectées en parallèle | Ulimé | |||||
| Efficacité globale de la machine | ≥97% | |||||
| Fréquence de décalage | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Sélection de fonction | Puissance réactive | Po wer réactif 、 PO réactif + déséquilibre | ||||
| Taux de compensation de puissance réactive | ≥99% | > 95% | ||||
| Temps de réponse complet | <10 ms | |||||
| Bruit | ≤ 60 dB | ≤ 60 dB | ≤65 dB | ≤65 dB | ||
| Méthode de contrôle | Interface RS485 à 2 voies (prend en charge GPRS / WiFi) | |||||
| Protection | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, défaillance de puissance, surchauffe, protection contre l'anomalie de la fréquence, etc. | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, déséquilibre de tension du réseau, panne de puissance, surchauffe, anomalie de fréquence, protection contre les circuits de tir, etc. | ||||
| Méthode d'installation | Rack / mur | Étagère | ||||
| Ligne entrante | Retour entrant （Type de rack） 、 Haute entrante （mural）） | Ligne entrante arrière | ||||
| Niveau de protection | Ip20 | |||||
Modèle et spécification:
| Modèles | ||||
|---|---|---|---|---|

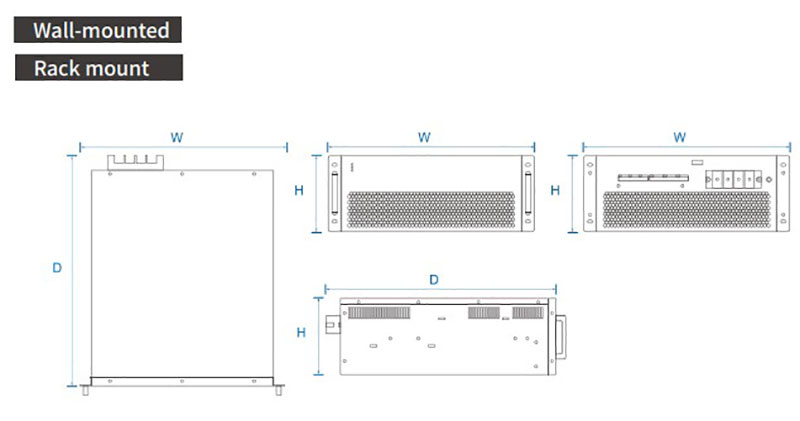

| Numéro de modèle | Capacité de rémunération (KVAR) | Tension du système (V) | Dimensions (d * w * h) | Méthode de refroidissement |
| Gy asvg-0.22-5k / 2l-r / w | 5 | 220 | 220 * 330 * 160 mm | Refroidissement à l'air forcé |
| GY ASVG-0.4-15K / 4L-R / W | 15 | 380 ± 20% | 460 * 520 * 89 mm | |
| GY ASVG-0.4-35K / 4L-R / W | 35 | 380 ± 20% | 460 * 520 * 89 mm | |
| GY ASVG-0.4-50K / 4L-R / W | 50 | 380 ± 20% | 500 * 540 * 190 mm | |
| GY ASVG-0.4-75K / 4L-R / W | 75 | 380 ± 20% | 500 * 580 * 240 mm | |
| GY ASVG-0.4-100K / 4L-R / W | 100 | 380 ± 20% | 500 * 580 * 240 mm | |
| GY ASVG-0.5-90K / 4L-R / W | 90 | 500 ± 20% | 495 * 675 * 275 mm | |
| GY ASVG-0.69-120K / 4L-R / W | 120 | 690 ± 20% | 495 * 675 * 275 mm | |
