Générateur VAR statique avancé de type armoire
Présentation du générateur VAR statique avancé de type armoire La solution parfaite pour vos besoins en bus!. Correction dynamique, <10ms Réponse, conception modulaire. Idéal pour l'industrie lourde, le pétrole et le gaz, l'exploitation minière et les énergies renouvelables.
Description du produit:
Les générateurs de VAR statiques avancés de type armoire offrent une compensation réactive de grande capacité pour les applications industrielles. Ces systèmes, hébergés dans des armoires robustes, fournissent une correction dynamique et précise des fluctuations du facteur de puissance, améliorant la stabilité et l'efficacité du système. En utilisant un contrôle numérique Advanced DSP + CPLD et une technologie de topologie à trois niveaux, ils offrent des temps de réponse rapides (<10 ms) à des demandes de charge variables. La conception modulaire permet une expansion de capacité flexible grâce à une connexion parallèle de plusieurs unités. Les caractéristiques clés incluent le refroidissement par air forcé, les fonctionnalités de protection complètes (surtension, sous-tension, surintensité, etc.) et les capacités de surveillance à distance. Disponible dans diverses notes KVAR et niveaux de tension pour s'adapter à divers systèmes d'alimentation industrielle.
Description du modèle:
| Gym baser | ASVG | 0.4 | 50k | / | 4L | C |
| Code d'entreprise | Générateur VAR statique | Niveau de tension 0,22: 220V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Capacité nominale (Kvar) 5/15/35/50/75/100kvar | 2L: monocaste 3L: trois fils triphasés 4L: quatre fils triphasés |
C:Cabint |
Caractéristiques:
● Utilisez DSP + CPLD All Digital Control Core, Topology Technology, Advanced Reactive Power Detection Algorithme et PWM Control Strategy pour atteindre une compensation dynamique et précise de la puissance réactive.
● Adopter la conception modulaire, qui facilite la connexion parallèle de plusieurs modules, prend une petite place et est facile à entretenir.
● La conception structurelle des conduits d'air indépendants et des entrepôts indépendants assure le fonctionnement stable de l'équipement.
● Effectuer une compensation dynamique complète pour la puissance réactive inductive et la puissance réactive capacitive et résolvez le problème de déséquilibre triphasé en même temps.
● La vitesse de réponse dynamique à la charge est au niveau de la milliseconde, qui peut atteindre une compensation dynamique et précise pour la puissance réactive des charges d'impact.
Applications:
Les générateurs de VAR statiques avancés de type armoire trouvent une application dans les industries nécessitant une compensation de puissance réactive stable et stable. Les utilisations courantes incluent:
● Industrie lourde:Les aciéries, les usines de ciment et autres processus industriels lourds bénéficient d'une meilleure qualité d'énergie et d'une consommation d'énergie réduite.
● Pétrole et gaz:Maintenir une puissance stable en exigeant des environnements d'extraction et de traitement du pétrole et du gaz.
● Opérations minières:Assurer une livraison de puissance fiable aux opérations minières, même avec des charges fluctuantes.
● Intégration d'énergie renouvelable:Les fluctuations de puissance de lissage des sources d'énergie renouvelables comme l'énergie solaire et éolienne.
● Systèmes électriques de services publics:Amélioration de la stabilité du réseau et de la qualité de l'énergie dans les réseaux de distribution d'énergie à grande échelle.
Les générateurs de VAR statiques avancés de type armoire offrent une solution robuste et efficace pour optimiser les systèmes d'alimentation dans des environnements industriels exigeants.
Paramètres techniques:
| Série 220V | Série 380V | Série 500 V | Série 690V | |||
| Altitude | <2000m, au-dessus de 2000m, de la drération selon GB / T3859.2 | |||||
| Température ambiante | -20 ～ + 50 ℃ | |||||
| Humidité relative | ≤ 90%, pas de condensation à la surface lorsque la température minimale mensuelle est de 25 ℃ | |||||
| Niveau de pollution | Niveau III ci-dessous | |||||
| Tension de fonctionnement | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Fréquence de travail | 50Hz ± 5% | |||||
| Capacité de rémunération nominale | 5kvar | 15/35/50/75 / 100kvar | 90kvar | 120kvar | ||
| Structure de grille | L/N | 3P3W / 3P4W | ||||
| Nombre d'unités connectées en parallèle | Ulimé | |||||
| Efficacité globale de la machine | ≥97% | |||||
| Fréquence de décalage | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Sélection de fonction | Puissance réactive | Po wer réactif 、 PO réactif + déséquilibre | ||||
| Taux de compensation de puissance réactive | ≥99% | > 95% | ||||
| Temps de réponse complet | <10 ms | |||||
| Bruit | ≤ 60 dB | ≤ 60 dB | ≤65 dB | ≤65 dB | ||
| Méthode de contrôle | Interface RS485 à 2 voies (prend en charge GPRS / WiFi) | |||||
| Protection | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, défaillance de puissance, surchauffe, protection contre l'anomalie de la fréquence, etc. | Surcharge, logiciel / surintensité matériel, surtension du réseau et sous-tension, déséquilibre de tension du réseau, panne de puissance, surchauffe, anomalie de fréquence, protection contre les circuits de tir, etc. | ||||
| Méthode d'installation | Rack / mur | Étagère | ||||
| Ligne entrante | Retour entrant （Type de rack） 、 Haute entrante （mural）） | Ligne entrante arrière | ||||
| Niveau de protection | Ip20 | |||||

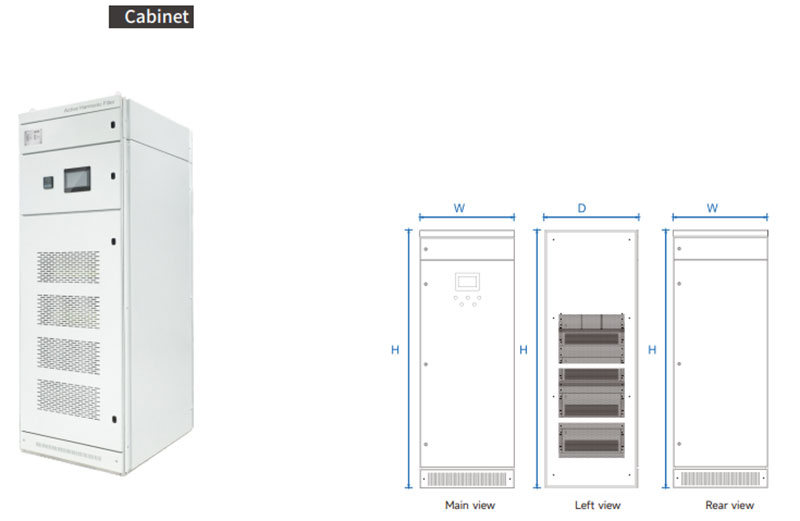

Modèle et spécification:
| Modèle de cabinet | ||||
|---|---|---|---|---|
| Numéro de modèle | Capacité de rémunération (KVAR) | Tension du système (V) | Dimensions (d * w * h) | Méthode de refroidissement |
| GY ASVG-0.4-200K / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200 mm | Refroidissement à l'air forcé |
| GY ASVG-0.4-250K / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200 mm | |
| GY ASVG-0.4-300K / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200 mm | |
| GY ASVG-0.4-400K / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200 mm | |
| GY ASVG-0.5-270K / 4L-C | 270 | 500 ± 20% | 800 * 1000 * 2200 mm | |
| GY ASVG-0.69-360K / 4L-C | 360 | 690 ± 20% | 800 * 1000 * 2200 mm | |
