Comment un filtre harmonique actif monté en rack améliore-t-il la qualité de l’alimentation ?

Résumé de l'article

Dans les systèmes électriques modernes, la distorsion harmonique crée des inefficacités, une chaleur indésirable et des risques opérationnels. UNfiltre harmonique actif monté en rackfournit une solution ciblée en détectant et en atténuant les harmoniques en temps réel. Cet article explique le rôle de ces filtres, leur fonctionnement dans les environnements de rack, leurs avantages, les considérations d'installation, les mesures de performances et répond aux questions fréquentes pour vous aider à prendre des décisions éclairées pour améliorer la qualité de l'énergie dans votre installation.

Table des matières

• Présentation de la distorsion harmonique
• Qu'est-ce qu'un filtre harmonique actif monté en rack ?
• Comment fonctionne un filtre harmonique actif
• Avantages clés pour les systèmes de rack
• Liste de contrôle de sélection et d'installation
• Les mesures de performance expliquées
• Foire aux questions
• Conclusion

Présentation de la distorsion harmonique

La distorsion harmonique fait référence aux irrégularités de la forme d'onde introduites dans un système électrique lorsque des dispositifs non linéaires consomment du courant sous forme d'impulsions brusques plutôt que sous forme d'ondes sinusoïdales douces. Les sources courantes incluent les variateurs de fréquence, les redresseurs, les alimentations pour serveurs et d'autres équipements modernes standard dans les centres de données et les racks de contrôle industriels.

Ces distorsions affectent la qualité de l’énergie et peuvent entraîner une surchauffe, des contraintes sur les équipements, des inefficacités et des pannes prématurées. Le résultat est non seulement une dégradation des performances du système, mais également une augmentation des coûts de maintenance et de services publics.

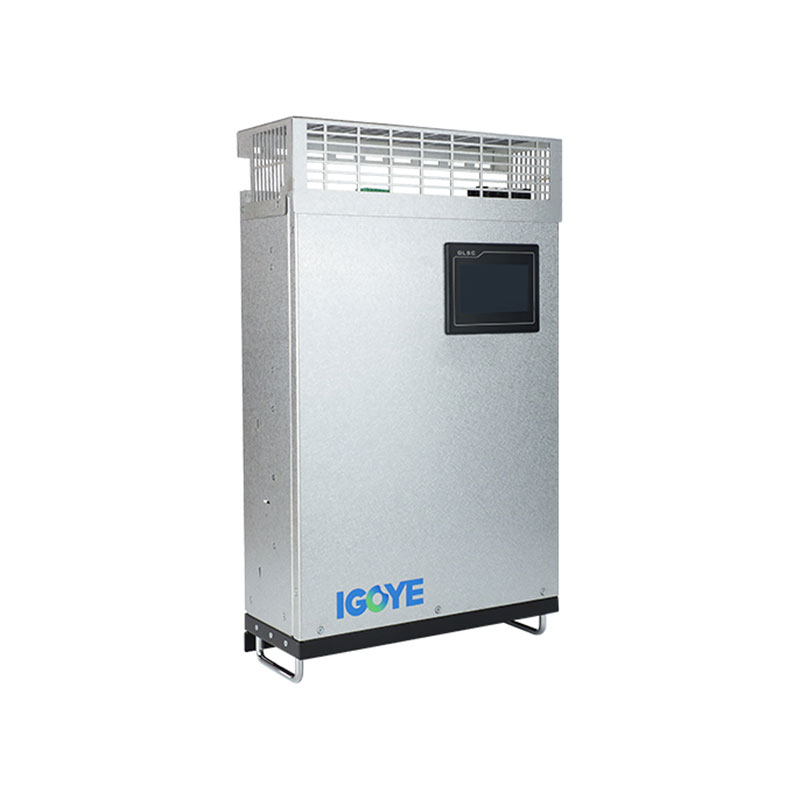

Qu'est-ce qu'un filtre harmonique actif monté en rack ?

Un filtre d'harmoniques actif monté en rack est un dispositif compact et performant conçu pour être installé dans des racks d'équipement standard de 19" ou 23". Il surveille en permanence les courants électriques et injecte des courants de compensation pour contrecarrer la distorsion harmonique. Contrairement aux filtres passifs, qui utilisent des composants fixes réglés pour des harmoniques spécifiques, un filtre actif s'adapte dynamiquement aux conditions de charge changeantes.

Ces unités sont particulièrement adaptées aux environnements où l'espace est limité et où les exigences en matière de qualité d'alimentation sont élevées, tels que les centres de données, les centres de télécommunications et les panneaux de contrôle industriels.

Comment fonctionne un filtre harmonique actif

Les filtres d'harmoniques actifs fonctionnent selon le principe d'une boucle de contrôle en temps réel. Ils mesurent la forme d'onde totale du courant, isolent les composantes harmoniques et génèrent un signal inverse pour neutraliser les fréquences indésirables. Le résultat est une sortie d’onde sinusoïdale plus propre et plus proche de l’idéal pour la charge.

Avantages clés pour les systèmes de rack

Vous trouverez ci-dessous les principaux avantages que vous obtenez en intégrant un filtre d'harmoniques actif monté en rack dans votre infrastructure électrique :

• Qualité d'alimentation améliorée: Réduit la distorsion harmonique totale (THD), stabilisant les tensions et les courants.
• Stress réduit de l'équipement: Minimise la surchauffe des transformateurs, des câbles et des charges critiques.
• Fiabilité améliorée du système: Aide à prévenir les faux déclenchements et les temps d'arrêt inattendus du système.
• Efficacité énergétique: Réduit la consommation d’énergie non productive et diminue les pertes électriques.
• Gain de place: La conception montable en rack préserve l'espace au sol et s'intègre facilement à l'infrastructure existante.

Liste de contrôle de sélection et d'installation

Choisir le bon filtre et garantir une installation correcte détermineront le succès de votre mise à niveau de la qualité de l’énergie. Utilisez la liste de contrôle ci-dessous pour vous guider :

• Évaluation du profil de charge: Évaluer les conditions de charge typiques et de pointe.
• Mesure du niveau harmonique: Enregistrez les niveaux de THD actuels pour une comparaison de base.
• Correspondance de capacité de filtre: Vérifiez que la capacité de filtrage atteint ou dépasse la charge harmonique attendue.
• Disponibilité de l'espace rack: Vérifiez la hauteur de l'unité de montage en rack compatible (taille U) et la profondeur de dégagement.
• Refroidissement et ventilation: Prévoyez un flux d'air adéquat pour éviter la surchauffe des composants électroniques actifs.
• Intégration avec les systèmes de surveillance: Assurer la compatibilité des communications pour la surveillance et les alertes à distance.

Les mesures de performance expliquées

Comprendre les données de performances permet d'évaluer l'efficacité du filtre. Le tableau ci-dessous met en évidence les indicateurs clés typiques utilisés par les ingénieurs et les professionnels des achats.

Foire aux questions

Q1 : À quelle vitesse un filtre d'harmoniques actif monté en rack répond-il aux changements ?

R : Le temps de réponse varie selon le modèle et la charge, mais les filtres actifs modernes fonctionnent avec des ajustements au niveau de la milliseconde pour maintenir la qualité de la forme d'onde dans des conditions dynamiques.

Q2 : Ce filtre peut-il fonctionner avec des systèmes triphasés ?

R : Oui, la plupart des filtres d'harmoniques actifs montés en rack sont conçus pour les circuits de distribution triphasés que l'on trouve couramment dans les applications industrielles et de centres de données.

Q3 : L'installation nécessite-t-elle l'arrêt du système ?

R : Bien que certaines installations puissent avoir lieu pendant les fenêtres de maintenance, des électriciens qualifiés peuvent effectuer des installations enfichables ou en parallèle avec un minimum de perturbations lorsqu'elles sont correctement conçues.

Q4 : Quel entretien est requis ?

R : Une inspection périodique, un dépoussiérage et une vérification de l'intégrité des connexions sont généralement suffisants ; de nombreuses unités fournissent également des alertes lorsqu'un service est recommandé.

Conclusion

Un filtre d'harmoniques actif monté en rack est une solution pratique pour les installations recherchant une amélioration significative de la qualité de l'énergie sans consacrer un grand espace au sol aux équipements. En s'adaptant dynamiquement aux conditions harmoniques, il protège les systèmes critiques, améliore l'efficacité et prend en charge la continuité opérationnelle dans les environnements dotés d'une infrastructure électrique sensible.

GEYA propose une gamme de filtres d'harmoniques actifs montés en rack, conçus pour la fiabilité et les performances. Pour des conseils personnalisés et une assistance à l’intégration du système,Contactez-nouspour discuter de vos défis spécifiques en matière de qualité de l'énergie et de la manière dont les solutions GEYA peuvent vous aider à réaliser des opérations électriques fiables et efficaces.
